钢结构件在保护气氛下的嘿嘿视频在线观看淬火方法有哪些？

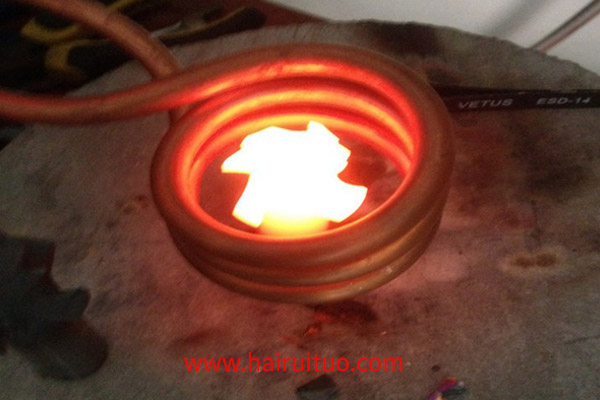

电感淬火的加热时间很短，但是表面仍然存在氧化现象，而解决这一问题的方法是在真空中加热工件。尽管这计划很好，但并非经济和科学。

降低和消除奥氏体阶段氧化膜生成方案，在加热阶段应采用中性气氛。目前已有多种气体可用于此用途，但由于其价格较便宜，目前在工业上仍广泛使用氮。基于生产力和工件结构，可以参考以下两种情况：

(1)球头销嘿嘿视频在线观看淬火众所周知，嘿嘿视频在线观看淬火加热时发问极短，常在lOs以内，因此，表面氧化程度较轻，淬火表面一般呈黄褐色和黑色斑点，即为氧化膜脱落。

因此需要有保护空气的措施。保护性气氛有氮、氩等。对嘿嘿视频在线观看淬火件进行了电子探针分析，氮气保护后的工件嘿嘿视频在线观看淬火后氧含量接近1/4。球的表面粗糙度均符合设计要求，淬火后分别为1.4微米和0.85微米。上述资料表明，在保护气氛的情况下，球头销处经嘿嘿视频在线观看淬火后，表面粗糙度基本不变，但工件表面颜色仍保持机械加工后的光泽。

(2)在保护气氛下连续上料操作的回转工作台，如图3-31所示，具有保护气氛和连续上料通道。该系统利用旋转工作台将工件通过两个水帘密封通道输送。因为没有使用门或其他类似的机械装置，所以在上下料时对工件有良好的保护。
