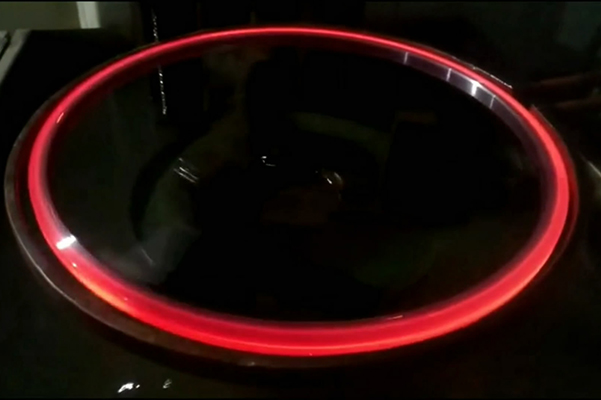

超音频嘿嘿视频在线观看淬火机的电流渗透深度随着加热电源频率的增加而降低。而且文献介绍，高频加热的渗透深度一般为1-3mm。事实上，在超音频嘿嘿视频在线观看淬火机中，其加热行为不可能是单一的加热方式，必然会掺杂传导加热效果。利用这一特点，在特定条件下(一次淬火)，可以通过特殊方法(如脉冲加热)实现高频加热电源的深加热淬火。

超声嘿嘿视频在线观看淬火机对模数为4.5的40cr盘形齿轮(齿顶圆直径约340mm)进行脉冲加热，淬硬层深度达到齿根以下7mm，如果增加脉冲次数，淬硬层深度也可增加。当然，如果轴类产品采用连续扫描加热淬火，很难突破一定的加热淬硬深度。

据资料介绍，同样的材料，同样的预处理状态，如果采用超音频嘿嘿视频在线观看淬火机和中频加热淬火(不考虑淬硬层深度)，高频淬火产品的表面硬度高于中频；淬硬和淬火后的硬度主要与钢件的碳含量有关。确切地说，钢件淬火后的硬度应该与溶人奥氏体中的碳量有关。

因此，钢件的最终淬火硬度与奥氏体化程度和奥氏体均匀化程度有关，而超音频嘿嘿视频在线观看淬火机的嘿嘿视频在线观看加热是一种快速加热方式。奥氏体化程度和均匀化程度不仅与原始组织有关，还与加热速度有关。原始组织越均匀，加热速度越慢，完成奥氏体化和均匀化所需的时间越短；反之亦然。
