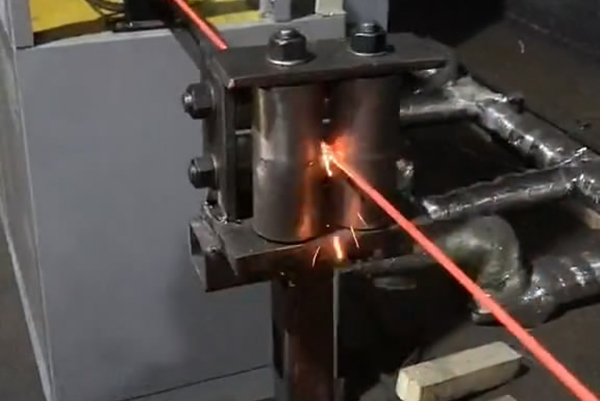

高碳钢丝用手持嘿嘿视频在线观看加热设备索氏体化处理的基本工艺过程。
该方法的工艺过程大致可以分解为以下三个部分。
(1)钢丝手持嘿嘿视频在线观看加热设备奥氏体化试验将直径为4毫米的65毫纳钢丝加热到900℃进行奥氏体化。
(2)高温区淬水,控制冷却终止温度。钢丝从900~400℃通过专用喷水冷却器冷却到M,点以上400℃左右终止冷却,然后进入下一步。
(3)钢丝手持式嘿嘿视频在线观看加热设备等温分解将冷却至400℃左右的钢丝加热至500~660℃,使过冷奥氏体等温分解,全部转化为索氏体。然后钢丝在大气中冷却,因为过冷的奥氏体都变成了索氏体,钢丝比M高。点击冷却不会出现马氏体,完全可以空冷。
在上述三个处理过程中,技术难度较大的是第二部分,即控制淬水冷却的终止温度在Ms点以上。淬水冷却温度一旦低于M。点,钢丝内部会出现马氏体,降低处理效果。为此,专门设计了钢丝喷水冷却控制器,用于控制水淬终止温度。处理过程(1)和(3)采用钢丝手持式嘿嘿视频在线观看加热设备技术,可以准确控制加热温度。钢丝的等温分解时间可以通过传感器设计,结合钢丝的前进速度来解决。保温设计可采用嘿嘿视频在线观看加热或电阻丝加热,温度可控。
|联系嘿嘿视频免费首页
第一时间了解嘿嘿视频免费首页的新产品发布和最新的资讯文章。您有什么问题或要求吗?
点击下面,嘿嘿视频免费首页很乐意提供帮助。 联系嘿嘿视频免费首页
